Khi chuẩn bị thiết kế hoặc thi công hệ VRV cho văn phòng, khách sạn, biệt thự, showroom hay công trình thương mại, bản sơ đồ không chỉ là hình minh họa thiết bị. Bài viết này giúp chủ đầu tư và bộ phận kỹ thuật hiểu sơ đồ hệ thống điều hòa trung tâm VRV gồm những thành phần nào, cách dàn nóng, dàn lạnh, bộ chia gas, ống gas, dây truyền thông, nguồn điện, nước ngưng và điều khiển trung tâm liên kết với nhau để kiểm soát phương án trước khi triển khai.

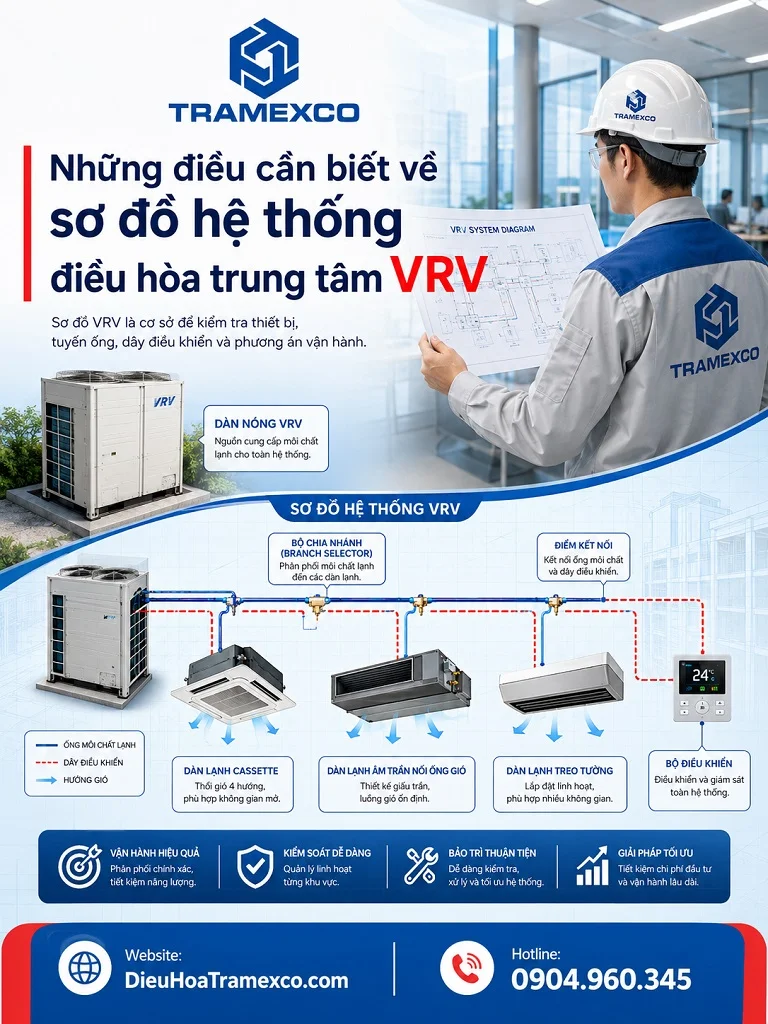

Sơ đồ hệ thống điều hòa trung tâm VRV là gì?
Sơ đồ hệ thống điều hòa trung tâm VRV là bản thể hiện cách các thiết bị trong hệ VRV liên kết với nhau: dàn nóng, dàn lạnh, tuyến ống gas, bộ chia nhánh, dây truyền thông, nguồn điện, điều khiển có dây, điều khiển trung tâm, đường nước ngưng và các điểm kết nối phụ trợ nếu có. Bản sơ đồ có thể ở dạng nguyên lý, mặt bằng bố trí thiết bị, sơ đồ đường ống hoặc sơ đồ đấu nối điện - điều khiển.
Với hệ VRV, một cụm dàn nóng có thể phục vụ nhiều dàn lạnh theo từng phòng, từng tầng hoặc từng khu vực. Vì vậy, sơ đồ điều hòa trung tâm VRV không chỉ giúp nhìn tổng quan hệ thống, mà còn là căn cứ để kiểm tra công suất, tuyến ống, nhánh kết nối, vùng điều khiển và khả năng bảo trì sau này.
Vì sao cần đọc đúng sơ đồ hệ thống VRV trước khi thi công?
Đọc đúng sơ đồ hệ thống VRV giúp chủ đầu tư và đội thi công phát hiện sớm các điểm có thể gây phát sinh: tuyến ống quá phức tạp, vị trí dàn nóng bí gió, dàn lạnh thiếu cửa thăm, nước ngưng khó thoát, dây truyền thông đi sai hướng hoặc nhánh ống gas chưa hợp lý. Những lỗi này nếu phát hiện sau khi trần đã đóng thường tốn nhiều thời gian và chi phí để sửa.
Với công trình dùng điều hòa trung tâm Daikin VRV, bản vẽ càng cần bám sát tài liệu kỹ thuật của hãng về đường ống môi chất, bộ chia, dây truyền thông và yêu cầu lắp đặt. Nếu bạn đang tìm hiểu nền tảng trước khi đọc bản vẽ, có thể xem thêm bài những điều cần biết về điều hòa trung tâm Daikin VRV.
Các thành phần chính trong sơ đồ điều hòa trung tâm VRV
Một bản vẽ điều hòa trung tâm VRV thường thể hiện nhiều nhóm thông tin. Nhóm thiết bị gồm dàn nóng VRV, dàn lạnh VRV, bộ chia gas, bộ điều khiển có dây, điều khiển trung tâm và phụ kiện. Nhóm tuyến kỹ thuật gồm ống gas, dây truyền thông, dây nguồn, ống nước ngưng, đôi khi có thêm ống gió cấp - hồi nếu dùng dàn lạnh giấu trần nối ống gió.
Trong thiết kế thực tế, cần phân biệt sơ đồ nguyên lý và bản vẽ mặt bằng. Sơ đồ nguyên lý giúp hiểu cách hệ thống liên kết; bản vẽ mặt bằng cho biết thiết bị nằm ở đâu, tuyến ống đi thế nào, xuyên dầm/trần ra sao, vị trí nào cần cửa thăm và khu vực nào thuộc cùng một zone vận hành.
Là nguồn lạnh chính, kết nối đến nhiều dàn lạnh thông qua tuyến ống gas và hệ điều khiển.
Phục vụ từng phòng hoặc từng khu vực, có thể là cassette, giấu trần, treo tường, áp trần.
Ống gas, bộ chia nhánh, dây truyền thông và nguồn điện là phần quyết định hệ có kết nối đúng hay không.
Sơ đồ kết nối dàn nóng, dàn lạnh và bộ chia gas
Sơ đồ dàn nóng dàn lạnh VRV cần cho thấy dàn nóng nào cấp cho nhóm dàn lạnh nào, mỗi nhánh đi qua bộ chia nào và thứ tự nhánh ra sao. Trong hệ VRV, môi chất lạnh từ dàn nóng đi theo tuyến ống chính, sau đó phân nhánh qua bộ chia gas để cấp đến từng dàn lạnh. Nếu nhánh rẽ không rõ, đội thi công rất dễ nhầm tuyến hoặc khó kiểm tra khi cần bảo trì.
Bộ chia gas VRV như REFNET joint hoặc REFNET header được dùng để chia môi chất lạnh theo cấu hình hệ thống. Vị trí bộ chia, hướng lắp, đường kính ống và nhánh kết nối cần tuân thủ tài liệu kỹ thuật của hãng. Không nên thay đổi tùy tiện trên công trường chỉ vì “đi ống cho tiện”, vì có thể ảnh hưởng đến phân phối môi chất và vận hành của dàn lạnh.
| Loại sơ đồ | Nội dung cần thể hiện | Dùng để kiểm tra | Lưu ý quan trọng |
|---|---|---|---|
| Sơ đồ nguyên lý | Mối liên kết giữa dàn nóng, dàn lạnh, bộ chia gas, điều khiển và nguồn điện. | Hiểu cấu trúc tổng thể của hệ VRV. | Không thay thế hoàn toàn bản vẽ mặt bằng thi công. |
| Sơ đồ ống gas | Tuyến ống chính, nhánh rẽ, bộ chia, đường kính ống, chiều dài và cao độ liên quan. | Kiểm soát tuyến ống môi chất lạnh. | Cần đối chiếu giới hạn kỹ thuật của hãng. |
| Sơ đồ dây điều khiển | Dây truyền thông giữa dàn nóng, dàn lạnh, điều khiển có dây và điều khiển trung tâm. | Tránh lỗi truyền thông, sai địa chỉ hoặc thiếu kết nối. | Không nên đi chung tùy tiện với dây nguồn nếu có nguy cơ nhiễu. |
| Sơ đồ cấp nguồn | Nguồn cấp dàn nóng, dàn lạnh, aptomat, tủ điện, tiếp địa và bảo vệ điện. | Kiểm tra tải điện và an toàn vận hành. | Cần phối hợp với bản vẽ điện công trình. |
Sơ đồ đường ống gas và lưu ý về chiều dài tuyến ống
Sơ đồ đường ống điều hòa VRV là phần rất quan trọng trong hồ sơ thiết kế. Bản vẽ cần thể hiện rõ tuyến ống gas từ dàn nóng đến bộ chia và từng dàn lạnh, đường kính ống, chiều dài tuyến, cao độ, vị trí xuyên trần/tường, vị trí treo đỡ, bảo ôn và điểm cần kiểm tra khi thử kín. Đây là cơ sở để bóc tách vật tư và thi công đúng tuyến.
Sơ đồ ống gas điều hòa VRV cũng cần được kiểm tra theo giới hạn của hãng về chiều dài ống, chênh lệch độ cao, tỷ lệ kết nối và số nhánh. Nếu vượt quá giới hạn, hệ thống có thể hoạt động không ổn định, khó cân bằng môi chất hoặc phát sinh lỗi trong quá trình vận hành. Chủ đầu tư không nên chỉ nhìn tổng công suất mà bỏ qua phần tuyến ống thực tế.
Bộ chia REFNET joint VRV nằm ở đâu trên sơ đồ?
REFNET joint VRV hoặc bộ chia nhánh thường nằm trên tuyến ống gas giữa dàn nóng và các dàn lạnh. Trên bản vẽ, chúng giúp xác định điểm phân nhánh, hướng nhánh, kích thước ống và nhóm dàn lạnh được cấp môi chất. Với hệ có nhiều tầng hoặc nhiều khu vực, vị trí bộ chia cần hợp lý để tuyến ống gọn, dễ bảo trì và không vượt quá giới hạn thiết kế.
Khi thi công, bộ chia không nên đặt ở vị trí quá khó tiếp cận nếu sau này cần kiểm tra. Cũng không nên xoay hướng hoặc thay đổi vị trí bộ chia ngoài bản vẽ mà không có xác nhận kỹ thuật, vì việc này có thể làm thay đổi chiều dài tương đương, cao độ và cách phân phối môi chất trong hệ thống.
Sơ đồ lắp đặt điều hòa trung tâm VRV cần thể hiện những gì?
Sơ đồ lắp đặt điều hòa trung tâm VRV nên có đủ vị trí dàn nóng, dàn lạnh, tuyến ống gas, bộ chia, dây truyền thông, nguồn điện, thoát nước ngưng, cửa thăm bảo trì và hướng gió nếu có dàn lạnh nối ống gió. Với công trình hoàn thiện nội thất cao, bản vẽ cần phối hợp cả đèn, trần, rèm, tủ và miệng gió để tránh xung đột.
Nếu công trình dùng nhiều kiểu dàn lạnh như cassette âm trần, giấu trần nối ống gió hoặc treo tường, bản vẽ cần ký hiệu rõ từng loại. Bạn có thể xem thêm bài tìm hiểu về hệ thống điều hòa trung tâm VRV cassette âm trần để hiểu hơn cách chọn và bố trí dàn lạnh theo không gian.
Sơ đồ dây điều khiển, dây truyền thông và cấp nguồn điện
Sơ đồ dây điều khiển điều hòa VRV giúp xác định cách dàn nóng, dàn lạnh, điều khiển có dây và điều khiển trung tâm trao đổi tín hiệu. Trong hệ VRV, dây truyền thông là phần dễ bị xem nhẹ nhưng lại ảnh hưởng trực tiếp đến khả năng nhận lệnh, báo lỗi, phân vùng điều khiển và kết nối giữa các thiết bị.
Sơ đồ đấu điện điều hòa VRV cần tách bạch phần nguồn cấp cho dàn nóng, dàn lạnh và bộ điều khiển theo yêu cầu kỹ thuật. Aptomat, tiết diện dây, tiếp địa, bảo vệ điện và tủ điện cần được phối hợp với bộ môn điện. Không nên dùng sơ đồ nguyên lý đơn giản để thay thế bản vẽ đấu nối điện chi tiết tại công trình.
Sơ đồ thoát nước ngưng cho các dàn lạnh VRV
Sơ đồ thoát nước ngưng cho dàn lạnh VRV cần thể hiện rõ đường ống thoát, độ dốc, điểm gom nước, bơm nước ngưng nếu có, vị trí xả và khả năng tiếp cận để vệ sinh. Với dàn lạnh cassette, giấu trần nối ống gió hoặc FCU, nước ngưng thường nằm trong trần nên nếu thiết kế sai sẽ rất khó xử lý sau khi hoàn thiện.
Những lỗi như thiếu độ dốc, ống bị võng, không có điểm thông tắc, bảo ôn không kín hoặc gom nước sai hướng có thể gây chảy nước trần, ẩm mốc và ảnh hưởng nội thất. Vì vậy, khi đọc bản vẽ HVAC hệ VRV, chủ đầu tư nên kiểm tra cả tuyến nước ngưng, không chỉ quan tâm đến dàn nóng và dàn lạnh.

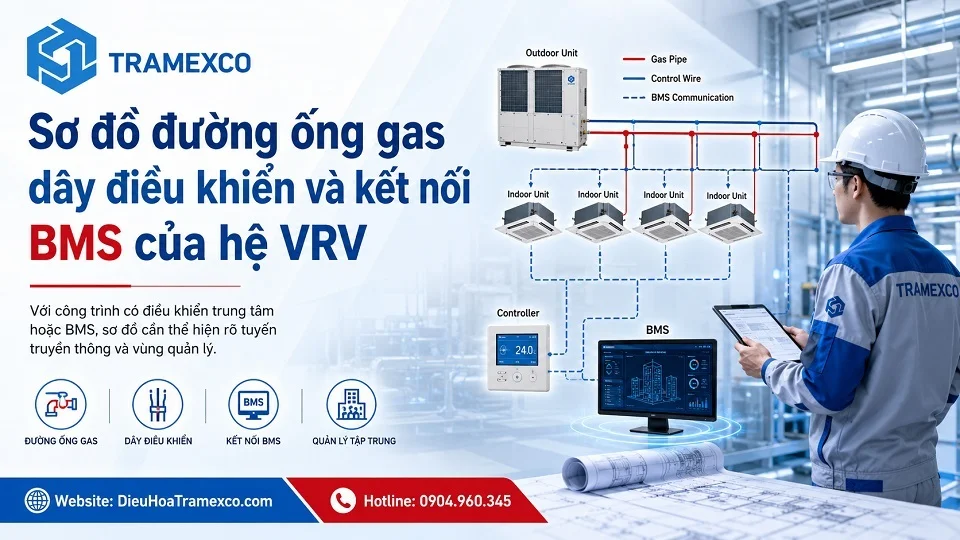

Sơ đồ điều khiển trung tâm và kết nối BMS nếu có
Điều khiển trung tâm VRV giúp quản lý nhiều dàn lạnh theo tầng, khu vực hoặc nhóm phòng. Trên sơ đồ, phần này cần thể hiện điểm đặt bộ điều khiển, nhóm thiết bị được quản lý, tuyến truyền thông và quyền vận hành. Với khách sạn, văn phòng, trung tâm thương mại hoặc tòa nhà có nhiều zone, điều khiển trung tâm giúp giảm thao tác thủ công và dễ theo dõi lỗi.
Nếu công trình có BMS điều hòa VRV, sơ đồ cần thể hiện điểm giao tiếp giữa hệ VRV và hệ quản lý tòa nhà. Việc kết nối BMS thường liên quan đến giao thức, module giao tiếp, phạm vi dữ liệu cần giám sát và quyền điều khiển. Phần này nên được thống nhất sớm giữa đơn vị HVAC, đơn vị điện nhẹ/BMS và chủ đầu tư.

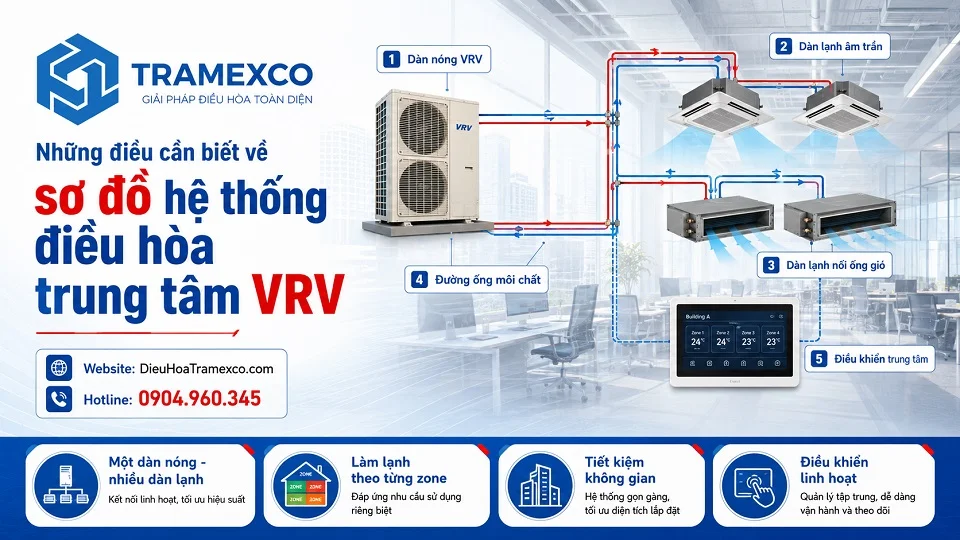

Nguyên lý hoạt động thể hiện trên sơ đồ hệ thống VRV
Sơ đồ nguyên lý hệ thống VRV cho thấy cách môi chất lạnh được dàn nóng điều chỉnh và phân phối đến từng dàn lạnh theo nhu cầu tải thực tế. Khi một phòng cần làm lạnh, dàn lạnh nhận môi chất lạnh phù hợp, quạt thổi không khí qua coil lạnh để giảm nhiệt, sau đó môi chất quay về dàn nóng để tiếp tục chu trình trao đổi nhiệt.
Điểm đáng chú ý của nguyên lý hoạt động điều hòa VRV là khả năng điều khiển linh hoạt theo từng khu vực. Tuy nhiên, để hệ hoạt động đúng, tuyến ống gas, dây truyền thông, địa chỉ thiết bị, điều khiển và nguồn điện phải đồng bộ. Nếu sơ đồ thiếu hoặc thi công sai một phần, hệ thống có thể báo lỗi, lạnh không đều hoặc khó vận hành ổn định.
Những lỗi thường gặp khi thiết kế sơ đồ VRV sai
Khi thiết kế hệ thống điều hòa VRV chưa kỹ, các lỗi thường gặp gồm: tuyến ống gas dài hoặc phức tạp nhưng không kiểm tra giới hạn, bộ chia đặt sai vị trí, thiếu cửa thăm dàn lạnh, nước ngưng không đủ độ dốc, dàn nóng đặt nơi bí gió, dây truyền thông dễ nhiễu, nguồn điện chưa tách rõ hoặc không thể xác định zone điều khiển khi vận hành.
Một lỗi khác là chỉ tập trung vào thiết bị mà bỏ qua bảo trì. Nếu dàn lạnh nằm sâu trong trần, bộ chia gas đặt nơi không tiếp cận được, hoặc không có điểm kiểm tra nước ngưng, việc bảo dưỡng sau này sẽ rất khó. Chủ đầu tư có thể tham khảo thêm bài chi tiết về 5 loại điều hòa trung tâm VRV Daikin để hiểu thêm cách lựa chọn hệ theo quy mô công trình.
Tramexco tư vấn thiết kế, thi công hệ thống điều hòa trung tâm VRV
Tramexco điều hòa trung tâm VRV theo hướng tư vấn từ bản vẽ đến thực tế công trình: khảo sát mặt bằng, tính tải lạnh, chọn dàn nóng - dàn lạnh, bố trí tuyến ống gas, dây truyền thông, nước ngưng, nguồn điện, điều khiển trung tâm và phương án bảo trì. Mục tiêu là giúp hệ thống không chỉ đúng trên sơ đồ, mà còn thi công được, vận hành ổn định và dễ kiểm tra lâu dài.
Công ty Cổ Phần Tramexco hỗ trợ tư vấn, thiết kế, cung cấp, lắp đặt hệ thống điều hòa VRV và bảo trì cho văn phòng, khách sạn, biệt thự, nhà hàng, showroom và công trình thương mại. Chủ đầu tư có thể xem thêm chuyên mục Tư vấn điều hòa trung tâm, tham khảo các Dự Án Điều Hòa Trung Tâm đã thực hiện hoặc tìm hiểu thêm về C.Ty Tramexco trước khi trao đổi nhu cầu cụ thể.
- Kiểm tra sơ đồ dàn nóng - dàn lạnh trước khi chốt vị trí trần và nội thất.
- Đối chiếu tuyến ống gas với giới hạn chiều dài, cao độ và bộ chia theo tài liệu hãng.
- Không bỏ qua sơ đồ dây truyền thông, cấp nguồn và điều khiển trung tâm.
- Kiểm tra kỹ đường nước ngưng để tránh rò nước sau khi hoàn thiện trần.
- Luôn tính đến cửa thăm, lối bảo trì và phương án vận hành theo từng zone.
Câu hỏi thường gặp
Sơ đồ hệ thống VRV gồm những phần nào?
Thường gồm dàn nóng, dàn lạnh, tuyến ống gas, bộ chia gas, dây truyền thông, nguồn điện, điều khiển có dây, điều khiển trung tâm, đường nước ngưng và phần kết nối BMS nếu công trình có yêu cầu quản lý tòa nhà.
Sơ đồ nguyên lý VRV có thay thế bản vẽ thi công được không?
Không nên. Sơ đồ nguyên lý giúp hiểu cấu trúc hệ thống, còn bản vẽ thi công cần thể hiện mặt bằng, cao độ, tuyến ống, vị trí thiết bị, cửa thăm, điện, nước ngưng và chi tiết lắp đặt thực tế.
Vì sao bộ chia gas VRV phải thể hiện rõ trên bản vẽ?
Bộ chia gas quyết định cách môi chất lạnh phân nhánh đến từng dàn lạnh. Nếu vị trí, hướng lắp hoặc kích thước ống không đúng, hệ thống có thể khó cân bằng môi chất, vận hành kém ổn định hoặc khó kiểm tra khi bảo trì.
Khi nào cần sơ đồ điều khiển trung tâm hoặc BMS?
Nên có khi công trình nhiều tầng, nhiều khu vực, cần quản lý vận hành tập trung, giám sát lỗi hoặc tích hợp với hệ thống quản lý tòa nhà. Phần này cần phối hợp sớm giữa HVAC, điện nhẹ/BMS và chủ đầu tư.
