Nhiều chủ đầu tư khi tìm hiểu điều hòa trung tâm thường hình dung đây chỉ là “máy lạnh công suất lớn”. Thực tế, kết cấu và nguyên lý làm việc của hệ thống điều hòa trung tâm gồm nhiều nhóm thiết bị phối hợp với nhau: nguồn lạnh, dàn lạnh hoặc AHU/FCU, đường ống gas hoặc nước lạnh, ống gió, cấp gió tươi, nước ngưng, điều khiển và thiết bị phụ trợ. Bài viết này giúp doanh nghiệp, ban quản lý công trình, khách sạn, nhà hàng, văn phòng và biệt thự hiểu hệ thống hoạt động ra sao để chọn giải pháp, thiết kế và vận hành đúng hơn.
Hệ thống điều hòa trung tâm là gì?
Hệ thống điều hòa trung tâm là gì? Có thể hiểu đây là một giải pháp HVAC tổng thể dùng để xử lý nhiệt độ, độ ẩm, lưu thông không khí và phân phối lạnh cho nhiều phòng hoặc nhiều khu vực trong cùng một công trình. Thay vì mỗi phòng lắp một máy độc lập, hệ trung tâm sử dụng một nguồn lạnh hoặc một cụm thiết bị chính để phục vụ nhiều không gian khác nhau.
Trong thực tế, điều hòa trung tâm thường xuất hiện ở văn phòng, khách sạn, nhà hàng, trung tâm hội nghị, showroom, biệt thự, căn hộ cao cấp, tòa nhà thương mại và nhà máy. Tùy quy mô, hệ thống có thể là VRV/VRF dùng môi chất lạnh trực tiếp, hoặc Chiller dùng nước lạnh kết hợp AHU/FCU và ống gió.
Hệ thống HVAC trung tâm khác gì với máy lạnh cục bộ?
Máy lạnh cục bộ thường phục vụ từng phòng riêng lẻ, cách điều khiển đơn giản và phạm vi lắp đặt nhỏ. Trong khi đó, hệ thống HVAC trung tâm có thể quản lý nhiều khu vực, điều phối công suất theo tải thực tế, kết hợp cấp gió tươi, lọc khí, ống gió, nước ngưng, điều khiển trung tâm và giám sát vận hành.
Vì có nhiều thiết bị phối hợp, hệ trung tâm yêu cầu bản vẽ kỹ thuật rõ ràng, tính tải lạnh đúng, lựa chọn thiết bị phù hợp và kiểm soát thi công chặt chẽ. Nếu chủ đầu tư đang chuẩn bị triển khai, có thể xem thêm bài những lưu ý để lắp đặt điều hòa trung tâm đúng cách, an toàn để tránh sai sót từ giai đoạn đầu.

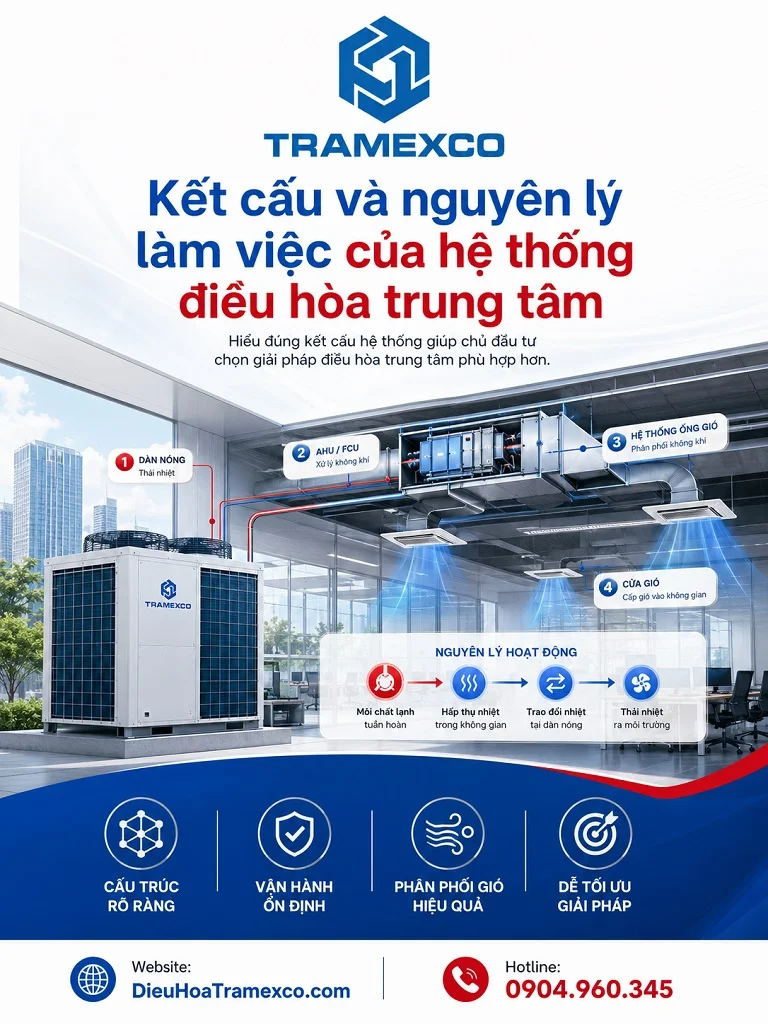

Kết cấu cơ bản của hệ thống điều hòa trung tâm
Kết cấu hệ thống điều hòa trung tâm thường gồm các nhóm chính: nguồn lạnh, thiết bị trao đổi nhiệt hoặc xử lý không khí, hệ thống đường ống, hệ thống phân phối gió hoặc nước lạnh, điều khiển, thoát nước ngưng và thiết bị phụ trợ. Mỗi nhóm có vai trò riêng nhưng phải phối hợp nhịp nhàng để công trình đạt nhiệt độ ổn định.
Với hệ VRV/VRF, nguồn lạnh thường là dàn nóng trung tâm kết nối nhiều dàn lạnh bằng đường ống gas. Với hệ Chiller, nguồn lạnh là máy làm lạnh nước, sau đó nước lạnh được bơm đến AHU hoặc FCU để xử lý không khí. Vì vậy, khi nói cấu tạo hệ thống điều hòa trung tâm, cần phân biệt rõ đang nói đến loại hệ nào.

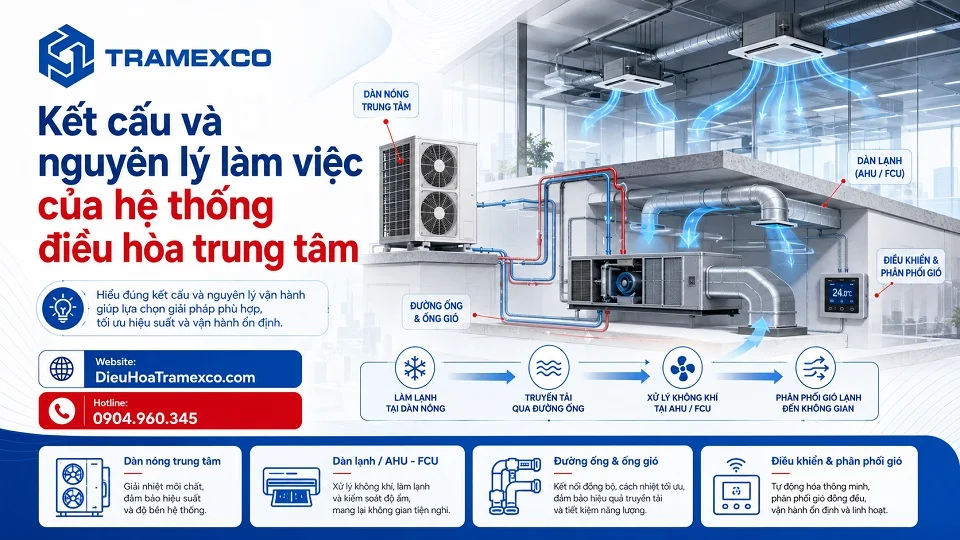

Các bộ phận chính: nguồn lạnh, dàn lạnh, đường ống và điều khiển
Nguồn lạnh là “trái tim” của hệ thống. Ở VRV/VRF, nguồn lạnh gồm dàn nóng, máy nén, dàn trao đổi nhiệt, quạt và bộ điều khiển công suất. Ở Chiller, nguồn lạnh là máy làm lạnh nước, có thể kết hợp bơm, tháp giải nhiệt, bình giãn nở, van và hệ điều khiển. Phần này quyết định năng lực tạo lạnh của toàn hệ.
Dàn lạnh điều hòa trung tâm hoặc AHU/FCU là nơi không khí được làm mát trước khi cấp vào phòng. Đường ống gas hoặc nước lạnh đóng vai trò truyền tải năng lượng lạnh, còn hệ điều khiển giúp giám sát nhiệt độ, chế độ chạy, lịch vận hành, cảnh báo lỗi và điều khiển theo từng zone.
Dàn nóng VRV/VRF hoặc Chiller tạo năng lượng lạnh cho toàn bộ hệ thống.
Dàn lạnh, AHU hoặc FCU trao đổi nhiệt với không khí trước khi cấp vào khu vực sử dụng.
Ống gas, ống nước lạnh, ống gió, dây tín hiệu và bộ điều khiển giúp hệ vận hành đồng bộ.
Bảng so sánh nhanh các nhóm kết cấu thường gặp
| Nhóm hệ thống | Kết cấu chính | Phù hợp với công trình |
|---|---|---|
| VRV/VRF | Dàn nóng trung tâm, nhiều dàn lạnh, đường ống gas, dây điều khiển, bộ điều khiển theo zone. | Văn phòng, khách sạn, biệt thự, showroom, nhà hàng, tòa nhà quy mô vừa và lớn. |
| Chiller | Máy làm lạnh nước, bơm nước lạnh, AHU/FCU, đường ống nước, van, tháp giải nhiệt nếu là water-cooled. | Trung tâm thương mại, khách sạn lớn, nhà máy, tòa nhà có tải lạnh lớn và vận hành dài hạn. |
| AHU | Quạt, coil lạnh/nóng, lọc gió, hộp hòa trộn, ống gió cấp - hồi, cửa gió và hệ điều khiển. | Khu vực cần xử lý không khí tập trung, cấp gió tươi, lọc khí hoặc phân phối qua ống gió. |
| FCU | Coil nước lạnh, quạt, lọc gió, khay nước ngưng, van điều khiển và bộ điều khiển phòng. | Phòng khách sạn, văn phòng, căn hộ, khu vực cần điều khiển cục bộ theo từng phòng. |
Nguyên lý làm việc chung của hệ thống điều hòa trung tâm
Nguyên lý làm việc của hệ thống điều hòa trung tâm có thể tóm gọn là lấy nhiệt từ khu vực sử dụng và đưa nhiệt đó ra môi trường bên ngoài hoặc sang hệ giải nhiệt. Không khí trong phòng được làm mát khi đi qua dàn lạnh, coil lạnh hoặc miệng gió cấp, sau đó quay lại qua đường hồi gió để tiếp tục được xử lý.
Ở hệ dùng môi chất lạnh trực tiếp, môi chất lạnh lưu thông giữa dàn nóng và dàn lạnh. Ở hệ Chiller, nước lạnh lưu thông giữa Chiller và AHU/FCU. Dù cấu hình khác nhau, mục tiêu cuối cùng vẫn là duy trì nhiệt độ, độ ẩm và chất lượng không khí trong nhà ở mức phù hợp với nhu cầu sử dụng.
Chu trình làm lạnh của điều hòa trung tâm

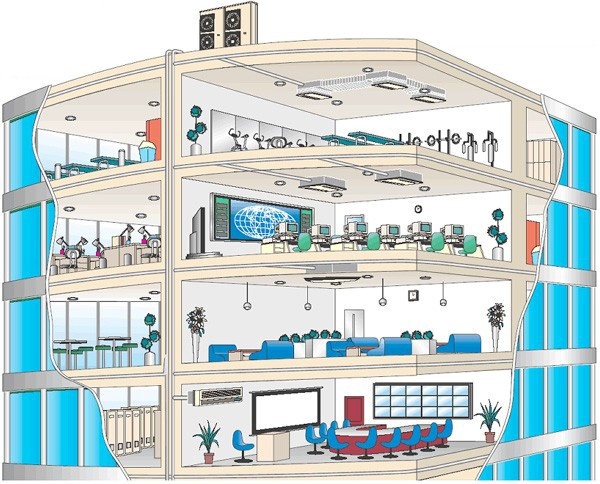

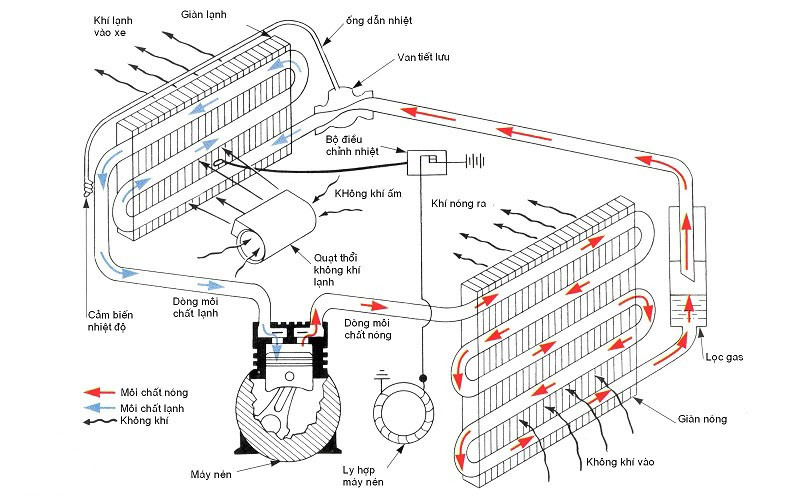

Chu trình làm lạnh điều hòa trung tâm thường gồm bốn quá trình chính: nén, ngưng tụ, tiết lưu và bay hơi. Máy nén nén môi chất lạnh lên áp suất và nhiệt độ cao; dàn nóng thải nhiệt ra ngoài; van tiết lưu làm giảm áp suất môi chất; dàn lạnh hấp thụ nhiệt từ không khí trong phòng để tạo gió mát.
Với hệ VRV/VRF, chu trình này diễn ra trực tiếp giữa dàn nóng và nhiều dàn lạnh. Với Chiller, chu trình làm lạnh diễn ra trong máy Chiller để làm lạnh nước; sau đó nước lạnh đi đến AHU/FCU, nơi không khí được thổi qua coil nước lạnh để giảm nhiệt trước khi cấp vào phòng.
Máy nén, dàn nóng, van tiết lưu và dàn lạnh hoạt động ra sao?
Máy nén điều hòa trung tâm tạo chênh lệch áp suất để môi chất lạnh tuần hoàn trong hệ. Dàn nóng điều hòa trung tâm có nhiệm vụ thải nhiệt ra môi trường ngoài. Van tiết lưu điều hòa trung tâm kiểm soát quá trình giảm áp và điều tiết môi chất trước khi vào dàn lạnh. Khi môi chất đi qua dàn lạnh, nó hấp thụ nhiệt từ không khí, giúp phòng mát hơn.
Quạt dàn lạnh hoặc quạt AHU/FCU đưa không khí qua coil lạnh, sau đó phân phối vào phòng qua miệng gió hoặc thổi trực tiếp từ dàn lạnh. Nếu lọc gió bẩn, coil bám bụi, quạt yếu hoặc đường ống gió thiết kế sai, hiệu quả làm mát sẽ giảm dù nguồn lạnh vẫn hoạt động.
Kết cấu và nguyên lý hệ VRV/VRF

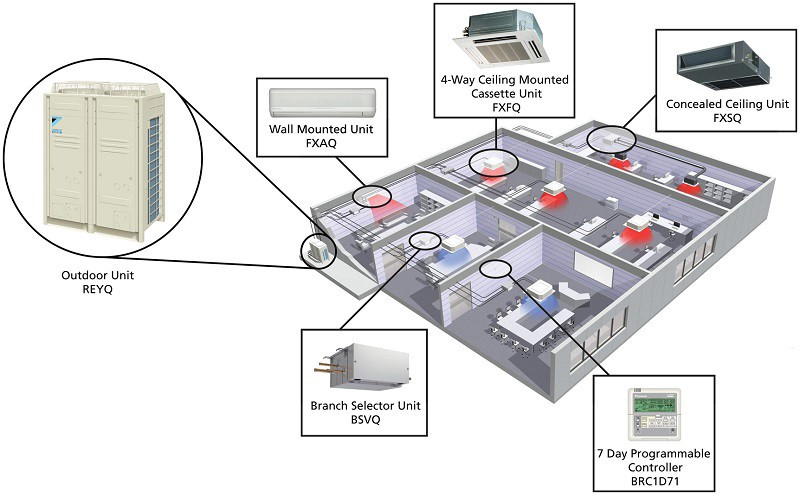

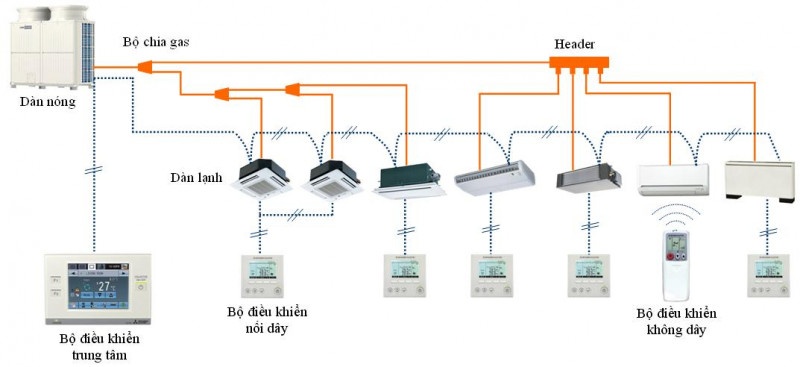

Hệ thống VRV và hệ thống VRF là nhóm điều hòa trung tâm dùng môi chất lạnh trực tiếp. Một hoặc nhiều dàn nóng có thể kết nối với nhiều dàn lạnh, mỗi dàn lạnh phục vụ một phòng hoặc một khu vực. Hệ thống điều chỉnh lưu lượng môi chất lạnh theo nhu cầu tải thực tế, nhờ đó từng zone có thể được kiểm soát linh hoạt hơn.
Nguyên lý hoạt động VRV VRF phù hợp với công trình có nhiều khu vực sử dụng khác nhau như văn phòng, khách sạn, biệt thự, căn hộ cao cấp, nhà hàng hoặc showroom. Khi một phòng cần làm lạnh nhiều hơn, hệ thống cấp nhiều môi chất hơn cho dàn lạnh đó; khi tải giảm, công suất có thể giảm để duy trì nhiệt độ ổn định.
Kết cấu và nguyên lý hệ Chiller – AHU – FCU
Hệ thống Chiller tạo ra nước lạnh, sau đó nước lạnh được bơm đến các AHU hoặc FCU. AHU trong hệ thống điều hòa trung tâm thường xử lý lượng gió lớn, có thể kết hợp lọc gió, gió tươi, hồi gió và phân phối qua ống gió. FCU trong hệ thống điều hòa trung tâm là thiết bị cuối, thường phục vụ từng phòng hoặc khu vực nhỏ hơn.
Với nguyên lý hệ thống Chiller, Chiller không thổi gió trực tiếp vào phòng. Nó làm lạnh nước, rồi nước lạnh truyền năng lượng đến coil của AHU/FCU. Không khí đi qua coil lạnh sẽ giảm nhiệt và được cấp vào không gian. Cấu hình Chiller AHU FCU thường phù hợp với công trình có tải lạnh lớn, cần vận hành dài hạn và có yêu cầu kiểm soát không khí tập trung.
Vai trò của hệ thống ống gió, miệng gió và cấp gió tươi
Hệ thống ống gió điều hòa trung tâm giúp đưa không khí đã xử lý đến các phòng hoặc khu vực sử dụng. Ống gió, miệng gió cấp, miệng gió hồi và hộp gió cần được thiết kế đúng lưu lượng, áp suất, độ ồn và hướng thổi để tạo cảm giác dễ chịu.
Cấp gió tươi điều hòa trung tâm giúp bổ sung không khí ngoài trời đã được xử lý vào trong công trình, hỗ trợ chất lượng không khí và giảm cảm giác bí. Nếu chỉ tuần hoàn gió lạnh mà không tính gió tươi phù hợp, không gian đông người như phòng họp, nhà hàng, khách sạn hoặc văn phòng có thể nhanh bị ngột ngạt.
Những yếu tố ảnh hưởng đến hiệu quả vận hành hệ thống
Hiệu quả của nguyên lý hoạt động điều hòa trung tâm không chỉ phụ thuộc vào thiết bị, mà còn phụ thuộc vào thiết kế tải lạnh, vị trí dàn nóng, loại dàn lạnh, chiều dài đường ống, hệ số đồng thời, ống gió, gió tươi, cách nhiệt, nước ngưng, điều khiển và cách vận hành hằng ngày.
Nếu chọn thiết bị đúng nhưng bố trí dàn nóng bí gió, ống gió quá dài, thiếu cửa thăm bảo trì, nước ngưng không thoát hoặc điều khiển phân zone chưa hợp lý, hệ thống vẫn có thể kém lạnh, tốn điện, ồn hoặc báo lỗi. Trong quá trình sử dụng, người vận hành nên theo dõi hiện tượng bất thường và tham khảo thêm bài sự cố thường gặp với điều hòa trung tâm để nhận biết sớm rủi ro.
Lưu ý khi thiết kế, thi công và bảo trì điều hòa trung tâm
Thiết kế hệ thống điều hòa trung tâm nên bắt đầu từ công năng từng khu vực, tải lạnh, hướng nắng, mật độ người, thời gian sử dụng và yêu cầu thẩm mỹ. Thi công hệ thống điều hòa trung tâm cần kiểm soát tuyến ống, bảo ôn, điện, nước ngưng, ống gió, dàn nóng, dàn lạnh và chạy thử trước khi bàn giao.
Sau khi vận hành, hệ thống cần được bảo trì định kỳ để giữ hiệu suất ổn định. Các hạng mục như lọc gió, coil, quạt, nước ngưng, áp suất, gas, điện và điều khiển nên được kiểm tra theo điều kiện sử dụng thực tế. Chủ đầu tư có thể xem thêm bài quy trình bảo dưỡng điều hòa trung tâm để nắm các bước kiểm tra cơ bản.
Tramexco tư vấn thiết kế, thi công hệ thống điều hòa trung tâm
Tramexco điều hòa trung tâm theo hướng tư vấn tổng thể: khảo sát mặt bằng, tính tải lạnh, lựa chọn hệ VRV/VRF hoặc Chiller, bố trí dàn nóng - dàn lạnh, ống gió, gió tươi, đường nước ngưng, điều khiển và phương án bảo trì sau bàn giao. Mỗi công trình cần một giải pháp riêng, không nên chọn hệ thống chỉ theo diện tích hoặc theo tên thiết bị.
Công ty Cổ Phần Tramexco hỗ trợ tư vấn, thiết kế, cung cấp, thi công và bảo trì hệ điều hòa trung tâm cho văn phòng, khách sạn, nhà hàng, showroom, biệt thự, trung tâm thương mại và công trình quy mô lớn. Chủ đầu tư có thể xem thêm chuyên mục Tư vấn kiến thức điều hòa trung tâm, tham khảo các Dự Án Điều Hòa Trung Tâm hoặc tìm hiểu thêm về C.Ty Tramexco trước khi trao đổi nhu cầu cụ thể.
Câu hỏi thường gặp
Điều hòa trung tâm là gì?
Điều hòa trung tâm là hệ thống HVAC dùng một nguồn lạnh hoặc cụm thiết bị chính để phục vụ nhiều phòng, nhiều tầng hoặc nhiều khu vực trong công trình, thay vì lắp máy riêng lẻ cho từng phòng.
Hệ VRV/VRF và hệ Chiller khác nhau thế nào?
VRV/VRF dùng môi chất lạnh cấp trực tiếp đến nhiều dàn lạnh, còn Chiller làm lạnh nước rồi bơm nước lạnh đến AHU/FCU để xử lý không khí. Mỗi hệ phù hợp với quy mô và yêu cầu vận hành khác nhau.
Hệ thống điều hòa trung tâm hoạt động như thế nào?
Về cơ bản, hệ thống lấy nhiệt khỏi không gian sử dụng thông qua dàn lạnh hoặc coil lạnh, sau đó thải nhiệt ra ngoài qua dàn nóng, Chiller hoặc hệ giải nhiệt. Chu trình này lặp lại để duy trì nhiệt độ ổn định.
Khi nào nên chọn điều hòa trung tâm cho công trình?
Nên cân nhắc khi công trình có nhiều phòng, nhiều khu vực, yêu cầu thẩm mỹ, vận hành ổn định, quản lý tập trung hoặc cần giải pháp HVAC đồng bộ cho khách sạn, văn phòng, biệt thự, nhà hàng và tòa nhà thương mại.
