Mỗi nhà xưởng có tải nhiệt, chiều cao, dây chuyền sản xuất, số người làm việc và yêu cầu không khí khác nhau. Vì vậy, chọn hệ thống chỉ theo diện tích rất dễ dẫn đến thiếu lạnh, tốn điện hoặc khó bảo trì. Bài viết này giúp doanh nghiệp hiểu phân loại điều hòa trung tâm công nghiệp cho nhà xưởng theo công nghệ Chiller, VRF/VRV, DX, AHU, FCU và nhu cầu vận hành thực tế.
Điều hòa trung tâm công nghiệp cho nhà xưởng là gì?
Điều hòa trung tâm công nghiệp cho nhà xưởng là hệ thống làm lạnh, xử lý không khí và phân phối gió cho các không gian sản xuất, kho, phòng kỹ thuật, khu đóng gói hoặc văn phòng trong nhà máy. Hệ thống không chỉ tạo lạnh mà còn liên quan đến cấp gió tươi, kiểm soát độ ẩm, lọc bụi, thoát khí nóng và cách vận hành theo từng ca sản xuất.
Khác với điều hòa dân dụng, hệ thống điều hòa trung tâm công nghiệp thường phải phục vụ diện tích lớn, chiều cao lớn, nhiều máy móc tỏa nhiệt và nhiều khu vực có nhu cầu khác nhau. Vì vậy, phân loại đúng hệ thống ngay từ đầu giúp chủ đầu tư tránh tình trạng lắp xong vẫn nóng, tốn điện hoặc khó mở rộng khi thay đổi dây chuyền.
Nếu cần hiểu sâu hơn về cách hệ thống tạo lạnh và phân phối gió, bạn có thể đọc thêm bài Nguyên lý hoạt động của hệ thống điều hòa trung tâm công nghiệp.
Vì sao cần phân loại hệ thống điều hòa trước khi thiết kế?
Việc phân loại hệ thống điều hòa công nghiệp giúp doanh nghiệp biết nên ưu tiên công suất lạnh, khả năng chia vùng, cấp gió tươi, kiểm soát độ ẩm hay tối ưu chi phí vận hành. Cùng là nhà xưởng nhưng xưởng may, xưởng cơ khí, kho hàng, khu đóng gói thực phẩm hoặc phòng kỹ thuật có nhu cầu rất khác nhau.
Nếu chọn sai, hệ thống có thể thiếu lạnh vào giờ cao điểm, ồn, gió không đều, khó bảo trì hoặc phát sinh chi phí vận hành lớn. Ngược lại, chọn quá dư cũng làm tăng đầu tư ban đầu, chiếm không gian kỹ thuật và gây lãng phí. Vì vậy, phân loại không phải để gọi tên thiết bị, mà là bước đầu để xác định hướng thiết kế phù hợp.
Nhà xưởng lớn thường cần giải pháp nguồn lạnh mạnh, đường ống và thiết bị xử lý gió đồng bộ.
Khu sản xuất, văn phòng, kho và phòng kỹ thuật có thể dùng các thiết bị đầu cuối khác nhau.
Có công trình chỉ cần làm mát, có công trình cần thêm gió tươi, lọc bụi hoặc kiểm soát ẩm.
Phân loại theo công nghệ làm lạnh: Chiller, VRF/VRV và DX
Ở góc độ công nghệ, các loại điều hòa trung tâm công nghiệp thường được nhắc đến theo ba nhóm lớn: Chiller, VRF/VRV và DX. Mỗi nhóm có cách tạo lạnh, truyền tải lạnh và điều khiển khác nhau, nên phù hợp với các kiểu công trình khác nhau.
| Nhóm hệ thống | Nguyên lý chính | Phù hợp với | Điểm cần lưu ý |
|---|---|---|---|
| Chiller | Tạo nước lạnh trung tâm, bơm tới AHU/FCU hoặc dàn trao đổi nhiệt để làm mát không khí. | Nhà xưởng lớn, nhiều khu sản xuất, tải lạnh cao, cần vận hành ổn định. | Cần tính đồng bộ chiller, bơm, đường ống nước, tháp giải nhiệt hoặc dàn ngưng và hệ điều khiển. |
| VRF/VRV | Dàn nóng điều chỉnh lưu lượng môi chất lạnh tới nhiều dàn lạnh theo nhu cầu từng khu. | Nhà xưởng vừa, khu văn phòng nhà máy, phòng điều hành, khu phụ trợ chia nhiều phòng. | Cần kiểm tra giới hạn đường ống gas, độ cao, tải nhiệt và nhu cầu gió tươi bổ sung. |
| DX/AHU | Dàn lạnh DX hoặc AHU dùng môi chất lạnh trực tiếp để xử lý lưu lượng gió tập trung. | Khu cần cấp gió mạnh, xử lý gió tập trung hoặc làm mát một vùng sản xuất nhất định. | Cần tính lưu lượng gió, áp suất quạt, lọc bụi, đường ống gió và khả năng bảo trì. |
| Giải pháp kết hợp | Kết hợp Chiller, VRF, AHU, FCU, thông gió và cấp gió tươi theo từng khu. | Công trình nhiều chức năng, vừa có sản xuất, vừa có văn phòng, kho và phòng kỹ thuật. | Cần thiết kế tổng thể để tránh chồng chéo thiết bị hoặc xung đột luồng gió. |
Hệ Chiller cho nhà xưởng quy mô lớn
Hệ Chiller cho nhà xưởng thường phù hợp với công trình có tải lạnh lớn, nhiều khu vực cần làm mát và yêu cầu vận hành ổn định trong thời gian dài. Chiller tạo nước lạnh, sau đó bơm nước lạnh tới AHU, FCU hoặc các dàn trao đổi nhiệt để xử lý không khí trước khi cấp vào không gian sử dụng.
Với điều hòa Chiller công nghiệp, lợi thế nằm ở khả năng tổ chức nguồn lạnh tập trung, dễ phục vụ nhiều khu vực có nhu cầu lớn và có thể tích hợp điều khiển theo tòa nhà/nhà máy. Tuy nhiên, hệ này cần không gian kỹ thuật cho chiller, bơm, đường ống, tháp giải nhiệt nếu dùng giải nhiệt nước, cũng như kế hoạch bảo trì nước hệ thống.
Khi nào nên cân nhắc hệ Chiller?
- Nhà xưởng diện tích lớn, tải nhiệt cao hoặc vận hành nhiều ca.
- Cần xử lý gió tập trung qua AHU và ống gió.
- Có nhiều khu sản xuất cần kiểm soát nhiệt độ ổn định.
- Công trình có đội vận hành hoặc kế hoạch bảo trì kỹ thuật rõ ràng.
- Chủ đầu tư muốn quy hoạch hệ lạnh trung tâm để phục vụ lâu dài.
Hệ VRF/VRV cho nhà xưởng vừa và khu văn phòng nhà máy
Hệ VRF cho nhà xưởng hoặc VRV thường được cân nhắc cho các khu vực chia phòng, khu văn phòng trong nhà máy, phòng điều hành, phòng kỹ thuật, phòng họp, khu phụ trợ hoặc nhà xưởng vừa có nhiều vùng cần điều khiển độc lập. Hệ này dùng dàn nóng kết nối với nhiều dàn lạnh, điều chỉnh lưu lượng môi chất lạnh theo nhu cầu từng khu.
Ưu điểm của điều hòa VRF công nghiệp là linh hoạt, dễ chia vùng, giảm số lượng dàn nóng so với nhiều máy rời và thuận tiện điều khiển từng khu vực. Tuy nhiên, với xưởng cao, diện tích mở lớn hoặc yêu cầu gió tươi nhiều, VRF/VRV cần được kết hợp thông gió, cấp gió tươi hoặc giải pháp xử lý không khí riêng.
Hệ DX/AHU cho khu vực cần xử lý gió tập trung
Hệ DX cho nhà xưởng thường sử dụng dàn lạnh trao đổi nhiệt trực tiếp với môi chất lạnh. Khi kết hợp với AHU, hệ có thể xử lý lưu lượng gió lớn cho một khu vực nhất định. Cấu hình này phù hợp với những vùng sản xuất cần cấp gió mạnh, làm mát tập trung hoặc xử lý không khí theo một tuyến ống gió riêng.
Ưu điểm của điều hòa DX công nghiệp là cấu hình tương đối gọn so với hệ nước lạnh trong một số trường hợp. Tuy vậy, cần tính kỹ công suất, đường ống gas, điều khiển, lưu lượng gió, độ ồn và bảo trì dàn trao đổi nhiệt. Nếu nhà xưởng có nhiều khu độc lập hoặc tải lạnh rất lớn, DX/AHU cần được so sánh với Chiller hoặc giải pháp kết hợp.
Phân loại theo thiết bị đầu cuối: AHU, FCU và dàn lạnh ống gió
Ngoài phân loại theo nguồn lạnh, chủ đầu tư cần hiểu thiết bị đầu cuối vì đây là phần trực tiếp đưa không khí đã xử lý vào không gian sử dụng. AHU cho nhà xưởng thường xử lý lưu lượng gió lớn, có thể kết hợp lọc, cấp gió tươi, làm lạnh, kiểm soát ẩm và phân phối qua ống gió. FCU cho nhà xưởng thường dùng cho phòng nhỏ hơn, khu văn phòng, phòng điều hành hoặc khu phụ trợ.
AHU trong hệ thống điều hòa trung tâm phù hợp khi cần xử lý gió tập trung, còn FCU trong hệ thống điều hòa trung tâm phù hợp với các khu cần điều khiển nhiệt độ cục bộ. Dàn lạnh ống gió có thể dùng khi cần giấu trần, phân phối gió qua miệng gió và giữ thẩm mỹ cho khu văn phòng trong nhà máy.
Phù hợp lưu lượng gió lớn, cấp gió tươi, lọc bụi và xử lý không khí tập trung.
Phù hợp phòng nhỏ, khu văn phòng, phòng kỹ thuật hoặc khu cần điều khiển riêng.
Phù hợp khu cần thẩm mỹ, phân phối gió qua miệng gió và trần kỹ thuật.
Phân loại theo nhu cầu: làm mát, kiểm soát độ ẩm, cấp gió tươi, lọc bụi
Không phải nhà xưởng nào cũng chỉ cần giảm nhiệt độ. Một số công trình cần kiểm soát nhiệt độ nhà xưởng ổn định cho máy móc hoặc sản phẩm, một số cần kiểm soát ẩm, một số cần bổ sung gió tươi, hút khí nóng hoặc lọc bụi. Vì vậy, phân loại theo nhu cầu sử dụng thường giúp chọn hệ thống sát thực tế hơn.
Hệ thống HVAC nhà xưởng có thể bao gồm điều hòa trung tâm, thông gió, cấp gió tươi, lọc bụi, hút khí thải và điều khiển trung tâm. Nếu khu sản xuất có bụi, mùi, hơi nóng hoặc hơi ẩm, cần xem xét cả hệ thống thông gió nhà xưởng và cấp gió tươi nhà xưởng thay vì chỉ tăng công suất lạnh.
- Làm mát tổng thể: phù hợp khu sản xuất cần giảm nhiệt độ chung.
- Kiểm soát cục bộ: phù hợp phòng kỹ thuật, phòng điều khiển hoặc khu văn phòng.
- Kiểm soát độ ẩm: cần AHU, gió tươi và logic điều khiển phù hợp.
- Lọc bụi, xử lý khí: cần tính riêng theo nguồn phát sinh và yêu cầu sản xuất.

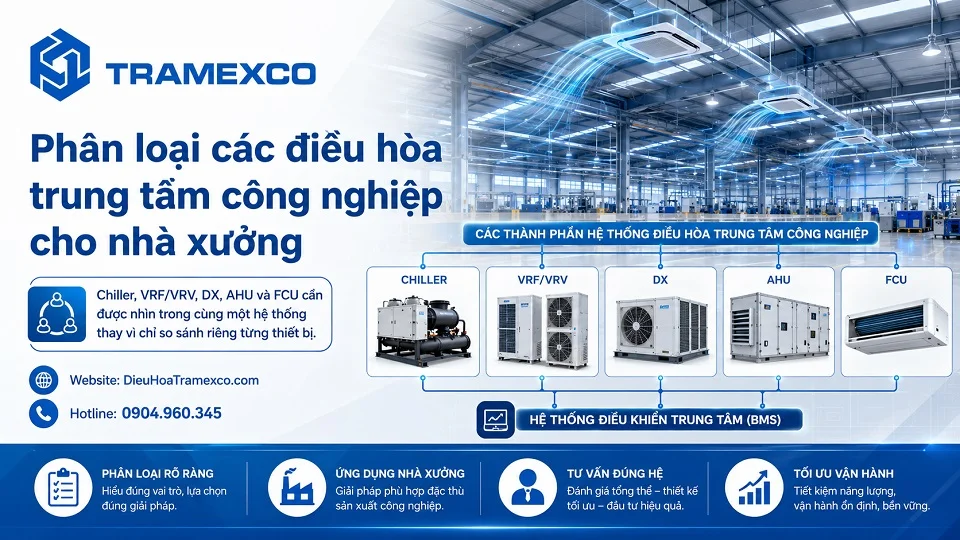

So sánh ưu nhược điểm các loại điều hòa trung tâm công nghiệp
Bảng dưới đây giúp chủ đầu tư có cái nhìn nhanh khi so sánh các nhóm hệ thống. Thực tế, mỗi phương án vẫn cần khảo sát hiện trạng, tính tải nhiệt và phối hợp với kiến trúc, kết cấu, điện, PCCC và quy trình sản xuất.
| Loại hệ thống | Ưu điểm | Hạn chế cần cân nhắc | Gợi ý ứng dụng |
|---|---|---|---|
| Chiller | Phù hợp tải lạnh lớn, dễ tổ chức nguồn lạnh tập trung, có thể phục vụ nhiều AHU/FCU. | Đầu tư và kỹ thuật vận hành phức tạp hơn; cần bơm, đường ống nước và bảo trì hệ thống. | Nhà máy lớn, khu sản xuất nhiều tải nhiệt, công trình cần vận hành ổn định dài hạn. |
| VRF/VRV | Linh hoạt chia vùng, điều khiển độc lập, phù hợp nhiều phòng/khu nhỏ trong cùng công trình. | Cần kiểm tra giới hạn đường ống, gió tươi và hiệu quả với không gian xưởng cao, mở lớn. | Văn phòng nhà máy, phòng điều hành, nhà xưởng vừa, khu phụ trợ chia phòng. |
| DX/AHU | Có thể xử lý gió tập trung, cấu hình gọn trong một số khu vực, phù hợp cấp gió mạnh. | Cần tính kỹ lưu lượng gió, áp suất, đường ống gas, độ ồn và bảo trì dàn lạnh. | Khu sản xuất cần làm mát tập trung, khu xử lý gió riêng, khu cần cấp gió theo tuyến ống. |
| Giải pháp kết hợp | Tối ưu theo từng khu, kết hợp điều hòa, thông gió, gió tươi và lọc bụi linh hoạt. | Cần thiết kế tổng thể tốt để tránh chồng chéo thiết bị và khó điều khiển. | Nhà xưởng nhiều chức năng: sản xuất, kho, văn phòng, phòng kỹ thuật và khu phụ trợ. |
Nhà xưởng nên chọn loại điều hòa trung tâm nào?
Không có một hệ thống tốt nhất cho mọi nhà xưởng. Với công trình diện tích lớn, tải lạnh cao, nhiều AHU và yêu cầu vận hành ổn định, hệ thống Chiller công nghiệp thường đáng cân nhắc. Với khu văn phòng trong nhà máy, phòng điều hành hoặc nhiều phòng nhỏ cần điều khiển riêng, điều hòa trung tâm VRF cho nhà xưởng có thể linh hoạt hơn.
Với khu sản xuất cần xử lý gió tập trung, DX/AHU hoặc AHU kết hợp nguồn lạnh trung tâm có thể phù hợp. Với công trình nhiều chức năng, giải pháp tốt thường không phải một hệ duy nhất mà là tổ hợp Chiller, VRF, AHU, FCU, thông gió và gió tươi theo từng khu.
Tramexco tư vấn thiết kế, thi công điều hòa trung tâm công nghiệp cho nhà xưởng
Tramexco tư vấn, thiết kế, cung cấp, thi công và bảo trì hệ thống điều hòa trung tâm cho nhà xưởng, nhà máy, khu sản xuất, kho và công trình công nghiệp. Tùy mặt bằng và nhu cầu thực tế, đội ngũ kỹ thuật có thể đề xuất Chiller, VRF/VRV, DX/AHU, AHU, FCU, thông gió, cấp gió tươi hoặc giải pháp kết hợp.
Doanh nghiệp có thể tham khảo chuyên mục Điều hoà trung tâm công nghiệp, xem thêm nhóm bài Kiến thức điều hòa trung tâm hoặc tham khảo Xem Dự Án Đã Thực Hiện trước khi trao đổi phương án kỹ thuật.
Câu hỏi thường gặp
Nhà xưởng lớn nên dùng Chiller hay VRF/VRV?
Nhà xưởng lớn, tải lạnh cao và cần xử lý gió tập trung thường nên cân nhắc Chiller. VRF/VRV phù hợp hơn với khu chia phòng, khu văn phòng nhà máy hoặc khu cần điều khiển độc lập. Tuy nhiên, lựa chọn cuối cùng cần dựa trên tải nhiệt, mặt bằng và nhu cầu vận hành.
AHU và FCU khác nhau thế nào trong nhà xưởng?
AHU thường xử lý lưu lượng gió lớn, có thể kết hợp gió tươi, lọc và phân phối qua ống gió. FCU nhỏ hơn, phù hợp với phòng hoặc khu vực riêng như văn phòng, phòng điều hành, phòng kỹ thuật hoặc khu phụ trợ.
Hệ DX/AHU có phù hợp cho khu sản xuất không?
Có thể phù hợp với khu cần xử lý gió tập trung hoặc làm mát một vùng sản xuất nhất định. Cần tính kỹ lưu lượng gió, công suất lạnh, đường ống gas, độ ồn, áp suất quạt và khả năng bảo trì sau lắp đặt.
Khi nào cần kết hợp điều hòa trung tâm với thông gió nhà xưởng?
Khi nhà xưởng có nhiều người, máy móc tỏa nhiệt, bụi, mùi, khí nóng hoặc cần cấp gió tươi, hệ điều hòa nên đi cùng thông gió và xử lý không khí. Nếu chỉ làm lạnh mà thiếu gió tươi/hút khí, môi trường làm việc có thể vẫn bí và không ổn định.
