Với nhà xưởng, nhà máy hoặc công trình sản xuất quy mô lớn, điều hòa không chỉ là làm mát mà còn liên quan đến tải nhiệt, lưu lượng gió, độ ẩm, gió tươi và khả năng vận hành ổn định. Bài viết này giúp doanh nghiệp hiểu nguyên lý hoạt động của hệ thống điều hòa trung tâm công nghiệp, sự khác nhau giữa chiller, VRF, AHU, FCU và các điểm cần kiểm tra trước khi thiết kế hoặc thi công.
Hệ thống điều hòa trung tâm công nghiệp là gì?
Hệ thống điều hòa trung tâm công nghiệp là giải pháp làm lạnh và xử lý không khí cho các công trình có quy mô lớn như nhà xưởng, nhà máy, kho sản xuất, trung tâm logistics, khu kỹ thuật hoặc công trình công nghiệp đặc thù. Thay vì dùng nhiều máy rời rạc, hệ thống được tổ chức theo nguồn lạnh trung tâm, đường ống, dàn trao đổi nhiệt, thiết bị cấp gió và hệ điều khiển.
Điểm quan trọng của điều hòa trung tâm công nghiệp là khả năng phục vụ nhiều khu vực với tải nhiệt khác nhau. Khu sản xuất có máy móc tỏa nhiệt, khu đóng gói cần ổn định nhiệt độ, kho vật tư cần hạn chế ẩm, phòng kỹ thuật cần làm mát liên tục. Mỗi khu vực có thể cần cấu hình thiết bị và chế độ vận hành riêng.

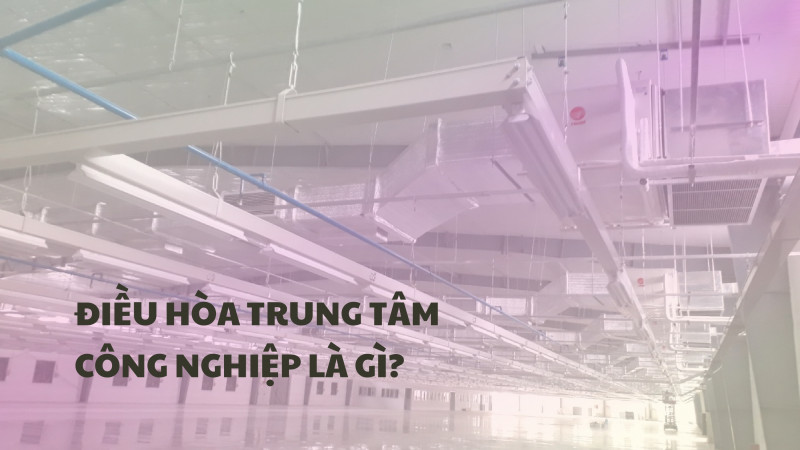

Nếu doanh nghiệp cần góc nhìn tổng quan trước khi đi sâu vào nguyên lý, có thể tham khảo thêm bài Những thông tin cần biết về điều hoà trung tâm công nghiệp.
Cấu tạo cơ bản của hệ thống điều hòa trung tâm công nghiệp
Một hệ thống điều hòa công nghiệp thường gồm cụm tạo lạnh, thiết bị trao đổi nhiệt, hệ thống phân phối gió hoặc nước lạnh, hệ điều khiển, đường ống kỹ thuật và các thiết bị phụ trợ. Tùy công nghệ, cụm tạo lạnh có thể là chiller, dàn nóng VRF, cụm máy nén hoặc hệ lạnh chuyên dụng.
Gồm chiller, dàn nóng VRF, máy nén, dàn ngưng, tháp giải nhiệt hoặc cụm trao đổi nhiệt.
AHU, FCU, dàn lạnh, lọc gió, van gió và ống gió đưa khí đã xử lý tới khu sử dụng.
Cảm biến, tủ điện, bộ điều khiển trung tâm và logic vận hành giúp hệ thống chạy ổn định.
Trong hệ chiller, đường nước lạnh, bơm nước lạnh, tháp giải nhiệt và AHU/FCU là các thành phần quan trọng. Trong hệ VRF công nghiệp, dàn nóng, dàn lạnh, đường ống gas, bộ chia gas và điều khiển khu vực giữ vai trò chính. Vì vậy, khi nói về nguyên lý hệ thống HVAC công nghiệp, cần xác định rõ công nghệ đang dùng.

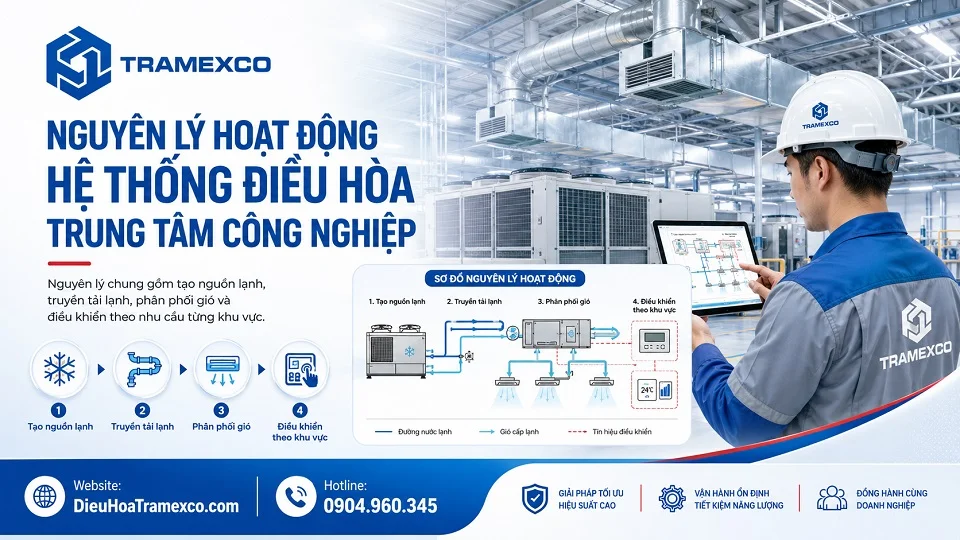

Nguyên lý làm lạnh của hệ thống điều hòa trung tâm
Về bản chất, nguyên lý hoạt động điều hòa trung tâm dựa trên việc hấp thụ nhiệt ở khu vực cần làm mát rồi thải nhiệt ra môi trường bên ngoài. Quá trình này thường diễn ra qua chu trình nén, ngưng tụ, tiết lưu và bay hơi của môi chất lạnh, hoặc thông qua vòng tuần hoàn nước lạnh trong hệ chiller.
Ở khu sử dụng, dàn lạnh, AHU hoặc FCU nhận không khí nóng từ phòng/xưởng, cho đi qua dàn trao đổi nhiệt để giảm nhiệt độ, sau đó cấp khí mát trở lại không gian. Nhiệt thu được sẽ được chuyển về cụm tạo lạnh và thải ra ngoài thông qua dàn nóng, tháp giải nhiệt hoặc hệ thống ngưng tụ.
| Giai đoạn | Vai trò trong chu trình | Thiết bị thường liên quan | Lưu ý vận hành |
|---|---|---|---|
| Nén | Tăng áp suất và nhiệt độ môi chất lạnh để chuẩn bị thải nhiệt. | Máy nén điều hòa trung tâm, cụm dàn nóng, chiller. | Máy nén cần được bảo vệ quá tải, kiểm soát áp suất và bảo trì định kỳ. |
| Ngưng tụ | Thải nhiệt ra môi trường ngoài hoặc qua nước giải nhiệt. | Dàn ngưng, dàn nóng, tháp giải nhiệt chiller. | Cần đảm bảo thông thoáng, sạch dàn và đủ lưu lượng nước/gió giải nhiệt. |
| Tiết lưu | Giảm áp môi chất trước khi vào dàn bay hơi. | Van tiết lưu, bộ điều khiển lưu lượng môi chất. | Điều khiển không ổn định có thể làm giảm hiệu suất và gây dao động nhiệt độ. |
| Bay hơi | Hấp thụ nhiệt từ không khí hoặc nước lạnh để tạo hiệu ứng làm mát. | Dàn lạnh, AHU, FCU, evaporator chiller. | Cần vệ sinh dàn trao đổi nhiệt và kiểm soát lưu lượng gió/nước. |
Nguyên lý hoạt động của hệ chiller công nghiệp
Hệ thống chiller công nghiệp tạo ra nước lạnh, sau đó bơm nước lạnh tới AHU, FCU hoặc dàn trao đổi nhiệt để làm mát không khí. Nước sau khi nhận nhiệt từ khu sử dụng sẽ quay về chiller để tiếp tục được làm lạnh. Với chiller giải nhiệt nước, phần nhiệt thải thường được đưa qua tháp giải nhiệt; với chiller giải nhiệt gió, nhiệt được thải trực tiếp qua cụm dàn ngưng gió.
Nguyên lý hoạt động chiller phù hợp với công trình có tải lạnh lớn, cần vận hành ổn định và có nhiều khu vực cần xử lý không khí. Tuy nhiên, hệ này đòi hỏi thiết kế đồng bộ bơm nước lạnh, đường ống, van, tháp giải nhiệt, AHU/FCU, điều khiển và bảo trì nước hệ thống.
Nguyên lý hoạt động của hệ VRF trong công trình công nghiệp
Hệ thống VRF công nghiệp sử dụng một hoặc nhiều cụm dàn nóng kết nối với nhiều dàn lạnh qua đường ống môi chất lạnh. Hệ thống điều chỉnh lưu lượng môi chất tới từng dàn lạnh theo nhu cầu tải lạnh của khu vực. Nhờ đó, VRF phù hợp với các công trình có nhiều phòng/khu chức năng cần điều khiển độc lập.
Nguyên lý hoạt động VRF có ưu điểm ở khả năng chia vùng, điều khiển linh hoạt và giảm số lượng dàn nóng so với nhiều máy đơn lẻ. Tuy vậy, với nhà xưởng có tải nhiệt lớn, không gian cao hoặc yêu cầu gió tươi lớn, cần tính kỹ giới hạn đường ống, công suất dàn lạnh, độ cao lắp đặt và giải pháp cấp gió bổ sung.
Vai trò của AHU, FCU và hệ thống ống gió
AHU trong hệ thống điều hòa trung tâm thường được dùng để xử lý lưu lượng gió lớn, có thể kết hợp lọc, làm lạnh, gia nhiệt, cấp gió tươi hoặc kiểm soát độ ẩm tùy yêu cầu. AHU phù hợp với khu sản xuất, sảnh lớn, phòng sạch tương đối, kho hoặc khu cần phân phối gió qua ống gió.
FCU trong hệ thống điều hòa trung tâm thường nhỏ hơn AHU, dùng để làm mát từng phòng hoặc từng khu vực. FCU nhận nước lạnh từ chiller, trao đổi nhiệt với không khí trong phòng rồi cấp khí mát ra không gian. Với công trình công nghiệp, FCU thường dùng cho văn phòng nhà máy, phòng kỹ thuật, phòng điều hành hoặc khu phụ trợ.
Ống gió điều hòa trung tâm là phần đưa không khí đã xử lý tới vị trí sử dụng. Nếu ống gió thiết kế sai tiết diện, quá nhiều co cút hoặc thiếu cửa thăm, hệ thống có thể ồn, gió yếu, khó vệ sinh và khó cân chỉnh sau khi vận hành.
Cách hệ thống cấp gió tươi và kiểm soát chất lượng không khí
Hệ thống cấp gió tươi công nghiệp giúp bổ sung không khí mới, pha loãng khí tù đọng và hỗ trợ kiểm soát môi trường làm việc. Với nhà xưởng có bụi, mùi, hơi nóng hoặc khí thải, cấp gió tươi cần đi cùng thông gió, hút khí cục bộ và lọc phù hợp.
Hệ thống thông gió công nghiệp không chỉ là hút khí ra ngoài. Cần có luồng cấp và hút hợp lý để tránh áp âm quá mức, gió đi tắt hoặc khí nóng lan qua khu làm việc. Bạn có thể xem thêm bài Những tiêu chuẩn và lưu ý khi lắp đặt điều hòa thông gió nhà xưởng để kiểm tra kỹ hơn phần thông gió.
Cách điều hòa trung tâm kiểm soát nhiệt độ và độ ẩm nhà xưởng
Kiểm soát nhiệt độ nhà xưởng phụ thuộc vào tải nhiệt từ máy móc, mái, tường, số người, hàng hóa, cửa mở và thời gian vận hành. Hệ thống điều hòa trung tâm sẽ điều chỉnh công suất lạnh, lưu lượng gió, nhiệt độ nước lạnh hoặc lưu lượng môi chất để đáp ứng nhu cầu thực tế.
Kiểm soát độ ẩm nhà xưởng phức tạp hơn làm mát thông thường. Một số ngành cần hạn chế ẩm để bảo vệ nguyên liệu, sản phẩm hoặc thiết bị. Khi đó, hệ thống có thể cần AHU xử lý ẩm, kiểm soát gió tươi, lọc khí và logic điều khiển phù hợp thay vì chỉ đặt nhiệt độ thấp.
Ưu điểm của hệ thống điều hòa trung tâm công nghiệp
Điều hòa trung tâm cho nhà máy có ưu điểm ở khả năng phục vụ không gian lớn, vận hành đồng bộ và dễ tổ chức điều khiển theo khu vực. Với công trình cần làm mát nhiều khu, hệ trung tâm giúp giảm tình trạng lắp đặt manh mún, dễ quy hoạch dàn nóng, đường ống, tủ điện và bảo trì.
Đáp ứng nhà xưởng, khu sản xuất, kho và công trình công nghiệp có nhiều nguồn nhiệt.
Dễ theo dõi thiết bị, phân vùng vận hành và lập kế hoạch bảo trì định kỳ.
Có thể kết hợp chiller, VRF, AHU, FCU, gió tươi và thông gió theo từng nhu cầu.
Lưu ý khi thiết kế và vận hành hệ thống điều hòa trung tâm công nghiệp
Thiết kế điều hòa trung tâm công nghiệp cần bắt đầu từ khảo sát thực tế: mặt bằng, chiều cao xưởng, tải nhiệt, máy móc, dây chuyền, gió tươi, vị trí dàn nóng/chiller, tuyến ống và lối bảo trì. Nếu chỉ tính công suất lạnh theo diện tích, phương án có thể thiếu chính xác với nhà xưởng có tải nhiệt biến động lớn.
Khi thi công điều hòa trung tâm công nghiệp, cần phối hợp cơ điện, kết cấu, điện, PCCC, thông gió và tiến độ lắp máy. Trong vận hành, doanh nghiệp cần chú ý lịch vệ sinh lọc, kiểm tra dàn trao đổi nhiệt, bơm, tháp giải nhiệt, gas, nước lạnh, van, cảm biến và điều khiển trung tâm.
Tramexco tư vấn thiết kế, thi công điều hòa trung tâm công nghiệp
Tramexco tư vấn, thiết kế, cung cấp, thi công và bảo trì hệ thống điều hòa trung tâm cho nhà xưởng, nhà máy, công trình thương mại và công trình công nghiệp. Tùy điều kiện thực tế, đội ngũ kỹ thuật có thể đề xuất hệ chiller, VRF công nghiệp, AHU, FCU, thông gió, cấp gió tươi hoặc giải pháp kết hợp.
Doanh nghiệp có thể xem thêm nhóm bài Kiến thức điều hòa trung tâm hoặc tham khảo năng lực thực tế tại mục Xem Dự Án ĐHTT trước khi trao đổi phương án kỹ thuật.
Câu hỏi thường gặp
Hệ chiller và VRF công nghiệp khác nhau ở điểm nào?
Chiller thường tạo nước lạnh rồi cấp tới AHU/FCU, phù hợp tải lạnh lớn và công trình cần xử lý gió quy mô rộng. VRF điều chỉnh lưu lượng môi chất tới từng dàn lạnh, phù hợp công trình nhiều khu cần điều khiển linh hoạt. Phương án nào phù hợp còn tùy tải lạnh, mặt bằng và yêu cầu vận hành.
AHU và FCU có vai trò gì trong hệ thống điều hòa trung tâm?
AHU xử lý lưu lượng gió lớn, có thể kết hợp lọc, gió tươi, làm lạnh và kiểm soát ẩm. FCU nhỏ hơn, thường dùng cho từng phòng hoặc khu phụ trợ. Cả hai đều là thiết bị trao đổi nhiệt để đưa không khí mát tới khu sử dụng.
Điều hòa trung tâm công nghiệp có kiểm soát được độ ẩm không?
Có thể, nếu hệ thống được thiết kế có tính đến tải ẩm, gió tươi, AHU xử lý ẩm và logic điều khiển phù hợp. Nếu chỉ chọn máy theo công suất lạnh mà không tính độ ẩm, hiệu quả kiểm soát môi trường có thể không đạt yêu cầu.
Khi nào nên bảo trì điều hòa trung tâm công nghiệp?
Tần suất bảo trì phụ thuộc loại hệ thống, môi trường bụi, thời gian vận hành và yêu cầu sản xuất. Công trình chạy nhiều ca, nhiều bụi hoặc có hệ chiller/tháp giải nhiệt nên có kế hoạch kiểm tra định kỳ rõ ràng.
